基（jī）膜作为涂层的承（chéng）载基体（tǐ），其表面理化性能直接主导涂覆效果与最（zuì）终产品的综（zōng）合品质。底涂技（jì）术（shù）作为（wéi）调（diào）和基膜与功能涂层界面适配性（xìng）的关键支撑手（shǒu）段，借助表面改性修饰、机械锚固咬合及化（huà）学键合交联（lián）等多重（chóng）作（zuò）用路径，成功破解了（le）界面附着力薄弱、涂层缺陷频发等行业核心痛点，已在光学（xué）膜防眩光处理、锂电池（chí）隔（gé）膜功能涂覆、柔（róu）性显示透（tòu）明导电层制备及包（bāo）装材料阻（zǔ）隔涂层加工等（děng）高端制造场景中（zhōng）实现规模化应用。本文（wén）结合底涂技术的作用机理、材料适配特性与（yǔ）实操（cāo）案例，系（xì）统拆解其核心（xīn）逻辑与全流程工艺优化方案。

一、底涂技术的核心原理与（yǔ）作（zuò）用机制

底涂技术（shù）的（de）核心要（yào）义的是构建一层兼具双向适配性的界面过渡层，精准弥补基材表面微观瑕疵、化学惰性强等固有（yǒu）短板。底（dǐ）涂剂凭借独特的两亲性分子构型发挥效能：一端可通过共价键、配位键等化学（xué）键合形式，或范德华力、氢键等物理作（zuò）用牢牢锚定（dìng）在基材表面，推动界面分子间的相互扩散与融合（hé）渗透（tòu）；另一端则能与后续（xù）涂层材料形成热力（lì）学相容体系，或发（fā）生特异性化学（xué）反应，搭建起稳固的界面连（lián）接架构，同时填充基材表面的细微划痕与孔隙，调节表面极性以强（qiáng）化涂层（céng）的铺展润湿性。

其核心功能集中体现在四个（gè）维度：一是强化界面结合力，通过化学键合（hé）与（yǔ）物理锚固的协同作用，使涂层附着力实现3至5倍的跃升（shēng），从根源上规避涂（tú）层脱落、起皮问题；二是提升涂层均一性，借助底涂层填补基材表面缺陷，在钙钛矿太阳能电池制备等场景中，可将涂层（céng）厚度波动控制在±2μm范围内，为功能性能优化奠定基础；三是适配极（jí）端工艺条件，能耐受（shòu）高温烧结（jié）、高速（sù）涂布等严苛（kē）工况，保（bǎo）障生产连（lián）续（xù）性；四是调控涂层结晶效能，加速结晶（jīng）进程并（bìng）优化结晶形态，延长载流子（zǐ）存续时间，显著提升产品功能特性。

二（èr）、难涂材料（liào）的核心特性与涂覆难点

聚丙烯（PP）、聚乙（yǐ）烯（PE）、聚四氟乙烯（PTFE）、硅橡胶（jiāo）等基材，因表面能偏低、化学惰性突出、微观结构（gòu）特殊等特质，成为涂布工艺中的典型难涂物料。表面能不足是核心瓶颈，PP与PE的表面能仅（jǐn）维持在29-31mN/m区间，PTFE更是低至18-22mN/m，远低于涂料铺展所需的临界表面张力（通常需（xū）≥40mN/m），导致涂料在其表面无法充分铺展，形成珠状接触形态，界面（miàn）附着力近乎为零。

化（huà）学（xué）惰性层面，这类材（cái）料的（de）分子链多为饱和碳链结构，缺乏羟基、羧基等活性官能团，涂料中的交联组分与固化剂难以（yǐ）与之形成稳定化学键，仅（jǐn）能依靠微弱的物理作用力（lì）维系附着，界面结合强度极差。硅橡胶的涂覆难度更为特殊，其主链为稳定的Si-O键（jiàn），侧链连接甲基基团（tuán），不仅表面能低，化学稳定性也极强（qiáng），普通涂料无法与之发（fā）生反应，必须采用专用底（dǐ）涂剂引入活（huó）性位点方可改善。同时，抛光金属镍等基材表面光滑度（dù）极高（Ra<0.1μm），缺乏机械锚固所需的粗糙结构，半结晶材料的晶界微裂纹也难以被涂料（liào）渗透，进一步加剧了附着难题。

三、主流底涂剂类型与适配场景

不同类型底涂剂依托（tuō）差异（yì）化（huà）作用机理，适配多样化应用场景：硅烷偶联剂凭（píng）借“无机官能端-基材、有机官能端-涂层”的双向化学键合架桥效应，成为无机材料与有机聚合物粘（zhān）接增强的主流选择，应用场（chǎng）景覆盖广泛；氯丁胶类底涂剂通过溶（róng）剂挥（huī）发形成高弹性胶膜（mó），依（yī）托物理锚固与溶剂型胶粘剂的共溶协同作用，常用于橡胶、塑料等物料的粘接预处（chù）理环节（jiē）。

聚氨酯类底涂剂凭借与聚氨酯系涂料、胶粘剂的结构相似性，实现分子链间的互扩散融（róng）合（hé），显著增强对ABS、PP等塑（sù）料基材的界面附着力；转化型底涂剂则通过表面刻蚀、化学（xué）改性改变基材（cái）表层化学状态，例如采用磷化液（yè）对钢（gāng）铁基材（cái）进行处理形（xíng）成磷酸盐转化（huà）膜（mó），借助专用蚀刻剂对PTFE表面改性，专门针对难（nán）粘材料的涂覆需求设计。

四、PET基膜底涂实战方案与工艺（yì）要点

以PET基膜为典型案例，其低表面能、高结晶度的固有特性导致界面附着力不足，需通过全流程工艺优化（huà）实现高效底涂（tú）处理。预处理阶段可采用（yòng）电晕（yūn）改性技术，将基材表面张力提升（shēng）至50dynes/cm以上（shàng），或预先涂覆纳米级专用处理剂构建打底层；底涂（tú）剂选型优（yōu）先采用聚酯（zhǐ）型水性聚氨酯，依托分子链（liàn）中的酯键结（jié）构提升与PET基材的相容性，搭配环氧硅（guī）烷类交联剂，进一步增强底涂层的致密性与结构稳定性。
关键词：非晶硅钢涂布（bù）机

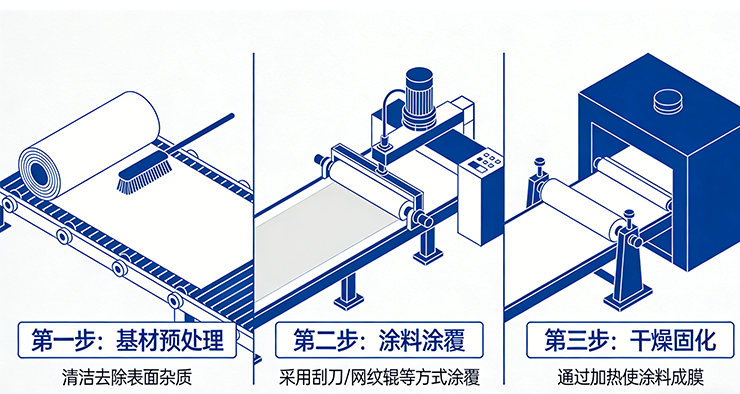

涂布工艺（yì）可选用微凹版涂布、狭缝挤出涂布等技术，精准控制干（gàn）膜（mó）厚度在0.5-3μm区间（jiān）；干燥固化环节需兼顾树脂成膜（mó）需求与PET基材的耐热极限（通常不超过120-150℃），确保底涂剂充分聚（jù）结并完成交联反应。测试（shì）评估环节，采用百格法（参照ASTM D3359标准）、剥离强度测试定量评（píng）估附（fù）着力，结合（hé）接触角测试（shì）、红外光谱分（fèn）析验证基材处理效果与底涂质量，同时优化助剂选型与储存规范，规避气（qì）泡残留、涂层脆化等（děng）不良问题。
