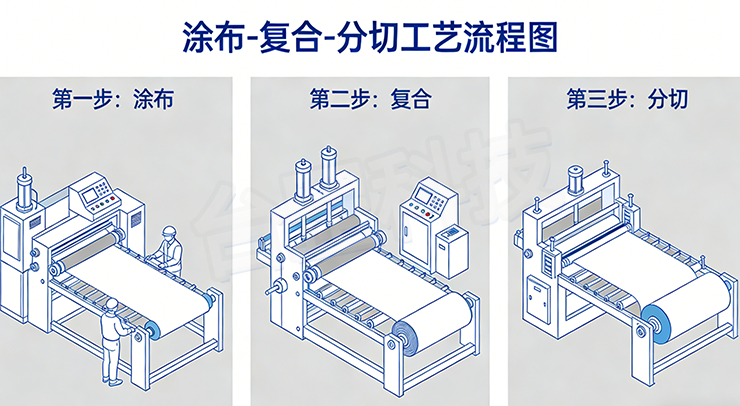

在卷膜塗布、複合、分切全流程生（shēng）產中，單段張（zhāng）力調得再精準，隻要前後工（gōng）序張力銜接錯位，照樣會批量出次品、大幅拉低良品率。而貫穿所有膜材加工的黃金準則，正是：下工序放卷張（zhāng）力，必須小於前工序收卷張（zhāng）力，且預（yù）留5%~15%的（de）緩（huǎn）衝餘量，這條規則適用於常規功能膜、高端光學（xué）膜、極薄柔性膜等全品類基材，也是規避拉伸、皺膜、卷形不良（liáng）的核心（xīn）前提。

這（zhè）條準則（zé）的底層邏（luó）輯並不複雜，通俗來講就是順應卷材內部應力規（guī）律，不強行破壞膜卷平衡。前工序完成收（shōu）卷時，卷材經過勻速、恒張力收（shōu）卷，內部已經形成了均勻且（qiě）穩定的應力層，膜層之間貼合緊（jǐn）實、受力均衡，就像疊放整齊的紙張，一旦強行拉扯就（jiù）會（huì）錯（cuò）位變形。下工序放卷時如果張力（lì）過大（dà）、反向硬拉，會直接（jiē）打破這種應力平衡，導致膜材出現不可逆的拉伸損傷；尤其是PET、PI光學（xué）膜、超薄功能膜這類高精基材，強行拉扯不僅會出現隱（yǐn）形拉伸紋、塗布橫紋，還會引發卷（juàn）材（cái）偏斜、橫包風等嚴重問題，直接（jiē）造成整卷報廢。反之，若下工序放卷張力過低，卷材會過度鬆垮，層間出現滑移，過輥時跑偏打皺，後續塗布、複合精（jīng）度徹底失控，同樣無法產出合格成品。簡單概括核心原則：下不超上，軟銜接不硬扯（chě），這是（shì）所有塗（tú）布工況都（dōu）必須遵守的（de）通用底線。

張力匹配一旦錯位，差值失控，會直接引發兩大一線高頻致命痛點，也（yě）是（shì）很多車間返（fǎn）工、報廢的核心誘因。第一種是下工序張力＞前工序張力，也就是俗稱的“硬拉”，膜材被強（qiáng）行拉伸（shēn）延展，表麵（miàn）出現肉眼難辨的隱形暗紋，後續塗布後顯現橫紋、尺寸偏差超標（biāo），極薄膜、光學膜直接報廢，嚴重時還會出現跑卷、斷膜，導致全線停機返工，耽誤生產交期。第二種是下工序張力遠小於前工序張力，卷材過度鬆垮（kuǎ），層間發生錯位滑移，過輥時頻繁跑偏、打皺，塗布與複合精度完全失控，成品卷出現菊花邊、鬆卷（juàn）、卷形不齊等問題，不僅外觀（guān）不（bú）合格，運（yùn）輸途中還極易散卷，後續加工無法正常進行。這裏必須重點提醒：前後工序張（zhāng）力差值嚴禁超過20%，哪怕單段（duàn）張力參數調試精準，隻要（yào）差值超（chāo）標，整條產線的工（gōng）藝控製都會全線崩（bēng）盤，損耗居（jū）高不（bú）下。

結合車（chē）間實（shí）際生產（chǎn）場景，整理兩套可直接照搬的實操方案，不用反複試錯，落地即用。第一種是同產線自產自用場景，也是最常（cháng）用的工況，整條產線自（zì）主管控，張力閉環最易把控，以前工序收卷末端（duān）的滿卷收尾張力為基準（zhǔn），下（xià）工序放卷初始張力略低即可，差值控製在3%~5%，全程保（bǎo）持張力梯度（dù）連貫平穩，開機後低速走膜核驗，膜麵保持平直、無緊繃拉扯感、無鬆垮褶皺，即為合格狀（zhuàng）態，後續無需頻繁微調。第二種是跨工序加工或外（wài）采卷材加工，這也是最容易出錯的場景，嚴禁憑經驗盲目設（shè）定參（cān）數，必須按標準流程操作（zuò）：首先向（xiàng）前工序或供應商索要標準收（shōu）卷張力，取卷芯、中段、卷邊（biān）三處張力平均值作為基準；其次根據膜（mó）材類型核算下工序放卷初始張（zhāng）力；最後低速試機，±2%~3%微調至穩定狀態。通用核算比例為：常規PET、PI功能膜（mó），下工序張力=前工序張力×85%~95%；厚膜、剛性膜，下工序張力=前工（gōng）序張力×90%~98%，精準匹配不踩坑。
關鍵（jiàn）詞：東莞市台罡科技有（yǒu）限公司（sī）
最後（hòu）提煉一句便於車間張貼、隨（suí）手記憶（yì）的速（sù）記口訣：前收張力定基準，下放不超留餘量；常規膜留5-15點，高精膜控誤差值；軟銜（xián）接不硬拉扯，良品率穩不崩盤。在塗（tú）布生產中，單段張力調試隻是基礎，前後工序張力（lì）精準銜接，才是控製良（liáng）品率、降低報廢率、減少停機（jī）返（fǎn）工的核（hé）心。把張力銜接細節做細做穩，產（chǎn）線故障率、物料損耗率都會大（dà）幅下降，生產效率與產品品質同步提升。
