塗布技術的演進，本質是對（duì）“塗料-基材-性能”三者適配關係的持續優化。從早（zǎo）期依賴物理浸潤的簡易工藝，到如今依托精密模頭的（de）納米級控製，十大主流塗布方（fāng）法各有技（jì）術側重，既（jì）覆蓋（gài）基礎材料改性，也支撐（chēng）高端（duān）器件製造。本文提煉各方法的核心技術特征、關鍵控製邏輯及場景（jǐng）適配規律，為工業選型提供清晰框架。

 一、浸漬塗布（bù）：自計量的（de）基礎塗覆範式

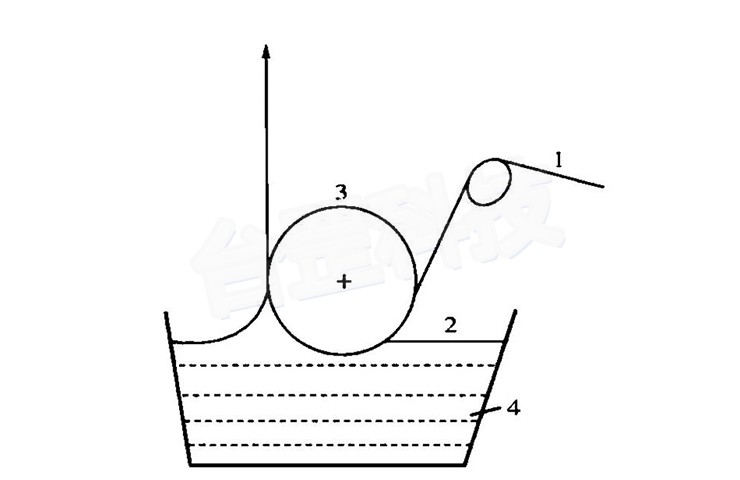

作為（wéi）最經典的塗布方法，其核（hé）心（xīn）是“浸潤-牽（qiān）引”的自平衡：基材（cái）繞塗布輥浸入塗料槽，液膜附著量由塗料黏度（50-200mPa·s）、牽引速度（50-200m/min）及輥隙共同決定，無需額外計（jì）量裝（zhuāng）置。早期用於照相（xiàng）紙量產，如今適配包裝薄膜防潮塗層等低精度場景，但塗層（céng）均（jun1）勻性差，難（nán）以滿足高端需求。

 二、氣刀塗布：無接觸修正（zhèng）的寬域方案
采用“過量塗覆（fù）-氣流刮除”邏輯：基材帶料後，0.1-0.3MPa高壓氣流從氣刀噴出，通過調整氣刀與基材（cái）距離（5-15mm）、噴射角度（dù）（30°-60°）控製塗布量（≤30g/m²）。適配塗料含固量（liàng）≤50%、黏度50-500mPa·s，車速30-500m/min，適合薄型基材（如20μm以下薄膜），廣泛用於熱敏記錄紙、無碳複寫（xiě）紙（zhǐ）等生產，避免接觸式損傷。

 三、刮刀塗布：接觸（chù）整平的高精度選擇
通過（guò）0.3-0.6mm厚柔性鋼刀（dāo）直接刮除多餘（yú）塗料，塗層平整度不受（shòu）基材粗糙度影響（xiǎng）。可調節接觸角（15°-45°）與壓（yā）力（5-20N/cm），適配塗料含固量50%-60%、黏度達1000mPa·s，車速最高2800m/min。多用於（yú）銅版紙（zhǐ）、噴墨打印紙，但刮刀（dāo）易（yì）磨損、積（jī）汙（wū），需高頻維護。

 四、刮輥塗布（bù）：低黏低量的精細調控
金屬刮輥（直徑約10mm）或鋼絲刮輥（鋼絲直徑0.1-0.15mm）旋轉刮料，塗層厚度由鋼絲間（jiān）距（理論厚度=0.21×鋼（gāng）絲直（zhí）徑）決定。適合低黏度（≤200mPa·s）、低塗（tú）布量（≤10g/m²）場（chǎng）景，車（chē）速50-1000m/min，用於薄膜（mó）超薄防粘連塗（tú）層，但高黏度塗料易堵塞間隙（xì）。

 五、輥式塗（tú）布：多輥協同的定量轉移
由塗布（bù）輥與計量輥組（zǔ）成，分雙輥、三輥及逆轉輥等形式（shì）。通過調節輥（gǔn）速比（如（rú）1:1.2-1:2）、輥隙（5-20μm）控製塗布量，逆（nì）轉輥借助反向剪切力適配高黏度塗料（500-1500mPa·s）。用於膠帶塗膠、光學薄膜（mó）硬塗層，適合多層複（fù）合場景。

 六、凹（āo）版塗布（bù）：網紋控量的高速方案
凹版輥網紋儲料（轉移率約60%），背輥橡膠層（céng）施壓（5-15N/cm）實現塗料轉移，塗布量由網點容（róng）積決定。適（shì）配黏度15-1500mPa·s，車速≤600m/min，塗層厚度1-50μm，用於膠帶、磁帶量產（chǎn），但（dàn）網紋印記難消（xiāo）除，影響表觀質量。

 七、條縫與擠壓塗布：精準供（gòng）料的高端工（gōng）藝
條縫塗布依賴毛細管力，間隙為濕膜厚度2-10倍，適合低黏度（≤500mPa·s）超薄塗層（0.5-5μm），可實現RGB色帶條幅塗布；擠壓塗布（bù）靠壓力驅（qū）動，間隙為濕膜厚度100倍以上，適配高黏度（≥1000mPa·s）及熔融態（tài）材料，用於鋰電池電（diàn）極塗覆。兩者均需真空穩液橋（qiáo），精度≤±0.1μm。

 八、多層（céng）坡流塗布：層流疊加的高效複合
多狹縫模頭（tóu）使塗料沿坡流麵層層疊（dié）加（jiā），需（xū）保（bǎo）證層流（liú）狀態（雷諾數≤2000），模頭唇片倒角、塗料表麵（miàn）張力（25-40mN/m）需精準匹配。一次可塗10層，總厚度5-50μm，推動彩色感光材料（liào）發展，現用於柔性顯示（shì）多層塗層。

 九、落簾塗布：非接觸的大麵（miàn）積塗覆
液流垂直下落成“液簾（lián）”（高度100-300mm），導流板穩寬、隔板擋氣流，衝擊（jī）力（lì）消除基材（cái）瑕疵（cī）。需流量≥50mL/min防斷簾，車速≥200m/min，用於光伏背板、大（dà）麵積光學薄膜，避免接觸損傷。

 十、旋轉塗布（bù）：離心力驅動的納米級（jí）工藝
高速旋轉（幾百-上萬r/min）產生離心力鋪膜，厚度（幾（jǐ）十納米-幾微米）由黏度、轉速決定，均勻性1%。用於（yú）半導體光刻膠、光盤（pán）塗層，但（dàn）基材尺（chǐ）寸受限，大尺寸液（yè）晶基板已被條縫（féng）塗布替代。
關鍵（jiàn）詞：狹縫塗布機
選型需緊扣（kòu）精度（納米級選（xuǎn）旋轉/條縫）、基材（薄型選氣刀/落簾）、產量（大批量選凹（āo）版/輥式），未來多方法融合與智能監測將成趨勢。
